轉盤萃取塔實驗裝置,轉盤萃取實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下轉盤萃取塔實驗裝置,轉盤萃取實驗臺。這樣能對用戶選型有非常大的幫助。

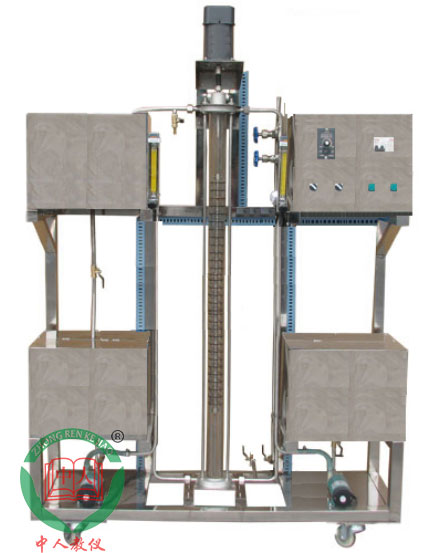

參考圖片
一、轉盤萃取塔實驗裝置,轉盤萃取實驗臺特點：
1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
4、塔節采用優質無機玻璃制作，視覺效果好，方便學生觀察。
5、塔內構件及管道均由304不銹鋼材質制作。
6、裝置設計可360度觀察，實現全方位教學與實驗。
二、轉盤萃取塔實驗裝置,轉盤萃取實驗臺功能：
1、了解轉盤萃取塔的結構。
2、掌握轉盤萃取塔性能的測定方法。
3、了解轉盤萃取塔傳質效率的強化方法。
4、觀察不同轉速時，塔內液滴變化情況和流動狀態。
5、 固定兩相流量，測定不同轉速時萃取塔的傳質單元數NOE、傳質單元高度HOE及總傳質系數KYEa。
三、轉盤萃取塔實驗裝置,轉盤萃取實驗臺組成：
304不銹鋼水箱：250*250*250mm三個。
萃取塔：塔徑φ60 mm ,塔高1000 mm, 塔有效高度850 mm。高硼硅玻璃管。
304不銹鋼轉盤：直徑φ42mm。
定位器：倒U狀 ，直徑φ10mm，304不銹鋼材質。
可調速電機：電壓AC220V，功率60W，電機的轉速由電位器手動調節（帶限速裝置）。
LZB-4水轉子流量計：流量范圍4～40 L/h。
宇電AI501數字轉速顯示儀。
宇電AI702M多路溫度顯示儀。
測轉速傳感器：霍爾開關。
Pt100鉑電阻溫度傳感器 ：0—100℃。
MP型磁力驅動泵（兩臺）：功率30Ｗ，揚程8m。
正泰電器：接觸器、開關、漏電保護空氣開關。
304不銹鋼管路、管件及閥門。
304不銹鋼儀表柜：測控、電器設備在實驗架上。
304不銹鋼材質框架1250*500*2000mm（長×寬×高）， 帶腳輪及禁錮腳。
四、轉盤萃取塔實驗裝置,轉盤萃取實驗臺使用環境及參數
常溫、常壓操作。
萃取塔轉動頻率：200—600r/min。
傳質單元數 NOE：0.4—3.0。
傳質單元高度HOE：0.3—2.0m。
體積總傳質系數,KYea：2.0×104--2.0×105 kgA/[m3.h.(kgA/kgs)]。
進料量：10～30 L/h。
水：裝置自帶304不銹鋼水箱，連接自來水接入。
電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
實驗物料：水—煤油—苯甲酸。
外配設備、藥品：煤油—苯甲酸、Na(OH)2標準液、化學分析儀。（需用戶自配）
