制冷分體變頻空調實訓裝置,制冷分體空調實訓考核設備是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下制冷分體變頻空調實訓裝置,制冷分體空調實訓考核設備。這樣能對用戶選型有非常大的幫助。

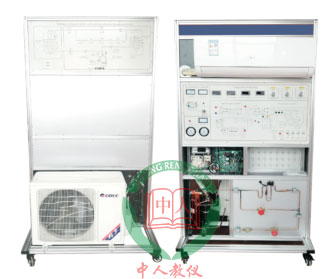

參考圖片
概 述
1、本裝置是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于“制冷原理及應用”、“制冷空調技術”、“制冷空調設備維修與操作”等教學實訓要求。該裝置集制冷系統、電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。
2、由于現在主流的制冷劑被新型環保制冷劑代替，但新型制冷劑對系統的要求更高，壓力達到3.0M-4MP以上,對從事安裝、維修的技術更加高，必須有專業培訓的技術人員才能上任。
3、由于新型制冷劑的特殊性（操作不當容易爆炸），系統加入一套嵌入式觸摸屏主機 防爆炸系統。
特 點
1、設備由鋁合金活動框架、電源臺、實驗儀器組等構成。前面板上絲印制完整的電氣控制原理圖，實驗室臺后印制有制冷管路原理圖，變頻電路全部移動到時實驗臺下，有機玻璃可左右移動，方便學生測量和觀察。制冷管路上設置有手動閥門，和電磁故障閥門，可同時滿足2人在同一實驗臺上完成不同的實驗內容方便實訓考核，
2、整個變頻空調系統真實完整, 與市場上的變頻空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能
3.裝置直觀展示了變頻空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈，使整個變頻空調系統的實時工作狀態一目了然；主面板中間印有電氣控制系統原理圖，并設有相應測試點；屏背面可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態
4、本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作
5、設有電流型漏電保護裝置；并有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用手槍插式全封閉結構，使用方便、可靠、防觸電。
6、新型制冷劑加裝功能：設置在電子功能的功能的加注制冷系統，可心準確地加注空調中的制冷劑
7、真空度儀表儀表，可測量系統內的真空度。
技術參數
1、輸入電源：單相三線～220V±10% 50Hz
2、裝置容量：＜1.5kVA
3、外形尺寸：1060cm×68cm×162cm
4、制冷劑類型：R32
5、壓力保護：高壓3.0MP
設備配置功能
實訓裝置由控制屏、實訓桌、空調室外機組、空調室內機組、測量儀表、模擬故障檢測單元、模擬故障箱等組成
1、實訓臺：鋁合金雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板,結構堅固。裝置背面可觀察制冷系統管路的結構，前，用于模擬空調機機電氣故障排除和設置。
2、故障設置故障單元，老師可在設置單元 內設置幾十個故障。
3、學生故障排除，學生可分析故障，檢測出故障的發生單元和位置。
4.空調整機單元1套：包括熱泵型分體空調所必需的一些部件，如蒸發器、冷凝器、壓縮機、四通閥等，管路中還設有控制閥等實訓所必需的部件
5.交流電源控制單元：單相三線220V交流電源供電，交流電壓表1只， 測量范圍０～250V,用于監測電網電壓；交流電流表1只,測量范圍０～5A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制
6.制冷系統壓力檢測單元：提供2只真空壓力表，測量范圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統工作時低壓側和高壓側的壓力
7. 溫度檢測單元：提供4只溫度表，三位半數顯，分別測量進風口溫度、出風口溫度、冷凝器溫度和蒸發器溫度
8. 模擬故障設置：模擬故障設置多元化，實驗臺設置有蒸發器臟堵、冷凝器臟堵、電氣故障 設置類型有電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等故障點20多個。
嵌入式空調器運行數據系統：
1、數據測試系統可快速測量空調故障發生的電路部分。
2、可鑒聽空調機有通信收據。
3、可模擬個機與空調機內機的空調通信收據，從而來控制內機。
4、測量機器的運行狀態，讀出各傳感器的實時溫度。
5、可測量各個個空調運行數據。
6、可模擬個機與空調機內機的空調通信收據，從而來控制外機。
實訓項目
1、新型制冷劑(R32)技工基本技能實訓
2、新型制冷劑(R32)制冷系統專用工具的基本操作
3、新型制冷劑(R32)制冷系統的檢漏
4、新型制冷劑(R32)系統的抽真空與充注制冷劑R32
5、真空儀表的使用
6、新型制冷劑的加注，
7、新型制冷劑的空調安裝
8、新型制冷制冷劑的定量加裝
9、空調電器元件的測量及系統運行
10、空調系統數據使用和根據數據判別故障
11、變頻空調電器元件的測量及系統運行
12、變頻空調的故障與分析
13、N2線圈：模擬變壓器T的副邊N2開路，整機不工作
14、橋式整流橋堆：模擬橋式整流橋環+12V無輸出，整機不工作
15、7805穩壓塊輸出：模擬7805穩壓塊壞+5V無輸出，整機不工作
16、紅外接收管1腳：模擬紅外接收管無電源輸入，不能遙控
17、X105溫度傳感器電阻：模擬室內環境溫度很高，可制冷不能制熱
18、IC1的P13腳：模擬IC1的P13無信號輸出
19、電磁四通閥不工作
20、室外風機不轉
21、室內風機低速時風機不轉
22、室內風機中速時風機不轉
23、室內風機高速時風機不轉.斷，
24、壓縮機不工作
