氣動與PLC實訓臺,氣動控制實驗臺

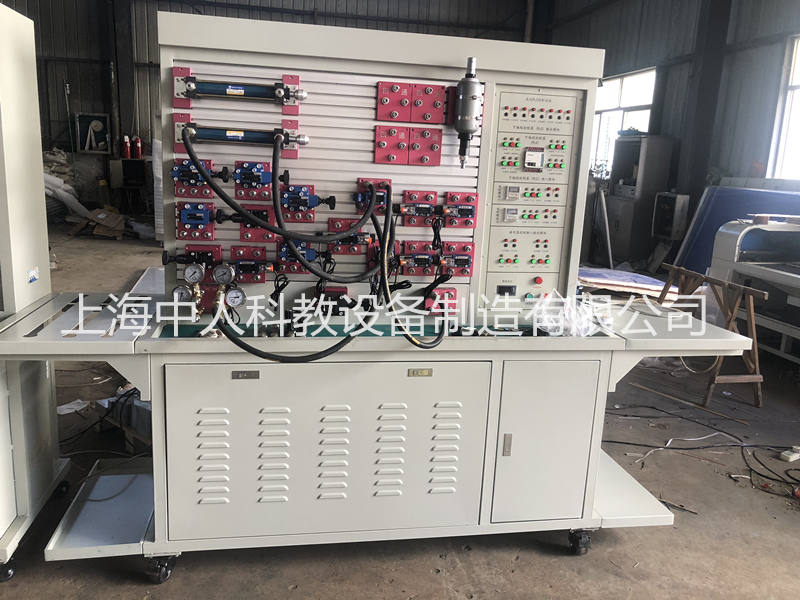

參考圖片
該實驗臺是根據《液壓氣動傳動技術與實訓》、《氣動控制技術》等通用教材設計而成，集可編程控制器和工業氣動元件、執行模塊為一體，除可進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術應用實驗、氣動技術課程設計。采用PLC控制方式，可從學習簡單的PLC指導編程、梯形圖編程，深入到PLC控制的應用，可與計算機通訊、在線調試等實驗功能，能完美結合氣動技術和電氣PLC控制技術，適用電工、機電一體化等專業實訓考核。
一、氣動與PLC實訓臺,氣動控制實驗臺主要特點：
1.模塊化的結構設計搭建實驗簡單、方便，各氣動元件成獨立模塊，配有方便安裝的底板，實驗時可以隨意在通用鋁合金型材板上組建各種實驗回路，操件簡單快捷。
2.快速可靠的連接接頭，拆卸簡便省時。
3.采用標準的工業氣動元件，性能可靠、安全。
4.低噪音的工作泵站，提供一個安靜的實驗環境（噪聲<60）。
5.臺架分兩部分結構，一部分可放置電氣模塊，一部分是氣動實訓區，實訓屏采用帶槽鋁合金結構，方便各氣動元件的安裝和拆卸，學生可以根據實驗需要在實訓屏上任意搭建氣動回路，組成具有一定功能的氣動系統。
6.為實現氣動元件與電氣部分相結合，從而實現氣控、電控、氣電結合控制等，組成較為復雜的氣動系統，提高自動化技術應用能力，每個實訓臺需配置編程電腦，安裝西門子可編程控制器（PLC）編程軟件,利用PLC控制系統與電腦連接，從而實現PLC控制的應用，同時與計算機通訊，可進行在線調試等實驗功能，是氣動技術和電氣PLC控制技術的完美結合。
二、氣動與PLC實訓臺,氣動控制實驗臺實驗項目：
① PLC控制回路實驗:
1.單作用氣缸的換向回路
2.雙作用氣缸的換向回路
3.一次壓力控制回路
4.二次壓力控制回路
5.高低壓切換回路
6.雙作用氣缸的雙向調速回路（進口調節、出口調節）
7.速度換接回路
8.緩沖回路
9.互鎖回路
10.過載保護回路
11.位置控制式單往復回路
12.壓力控制式單往復回路
13.時間控制式單往復回路
14.單雙作用缸連續往復動作回路
15.采用節流閥的同步回路
16.三缸連動回路
17.計數回路
18.延時回路
19.邏輯閥的應用回路（或邏輯）
20.雙手操作回路
② 繼電器控制回路
汽缸緩沖回路
汽缸給進系統
雙缸動作回路
③ 可編程序控制器（PLC）電氣控制實驗，機-電-氣一體化控制實驗：
⑴ PLC指令編程、梯形圖編程學習
⑵ PLC編程軟件的學習與使用
⑶ PLC與計算機的通訊、在線調試
⑷ PLC與氣動相結合的控制實驗
⑸ PLC指令編程實訓
④ 學生自行設計、組裝和擴展各種回路實驗
三、氣動與PLC實訓臺,氣動控制實驗臺實驗臺組成：
實訓臺由氣動部分、電氣控制部分及實訓臺架等組成。氣動部分包括空氣壓縮機、氣管及氣動元器件；電氣部分主要由PLC模塊、電源模塊部分組成。
1.實驗臺架：實驗臺架由鐵制主體、鋁合金操作面板等構成，帶萬向輪
工作臺尺寸：長×寬×高＝1900mm×1050mm×1800mm (其包裝重量約300kg)
2.工作泵站：
氣泵輸入電壓：AC 220V/50Hz 電機（雙頭）功率：1200W
額定輸出壓力：0.8Mpa 氣泵容積：20L
工作噪聲：< 60分貝
3.氣動元件：
以JELPC氣動元件為主，配置詳見附件。
氣動元件均配有過渡底板（工程塑料），可方便、隨意地將元件安放在實驗面板（面板帶“Ｔ”溝槽形式的鋁合金型材結構）上�；芈反罱硬捎每鞊Q接頭，拆接方便快捷。
4.電氣控制單元：
可編程序控制器(PLC)；采用西門子s7-200系列,CPU SR20,I/O口20點；繼電器輸出形式。電源電壓：AC 220V/50Hz，配西門子可編程控制器（PLC）編程軟件。
