機械裝調與精度測量實訓平臺,機械裝調與精度測量實驗裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下機械裝調與精度測量實訓平臺,機械裝調與精度測量實驗裝置。這樣能對用戶選型有非常大的幫助。

機械裝調與精度測量實訓平臺,機械裝調與精度測量實驗裝置

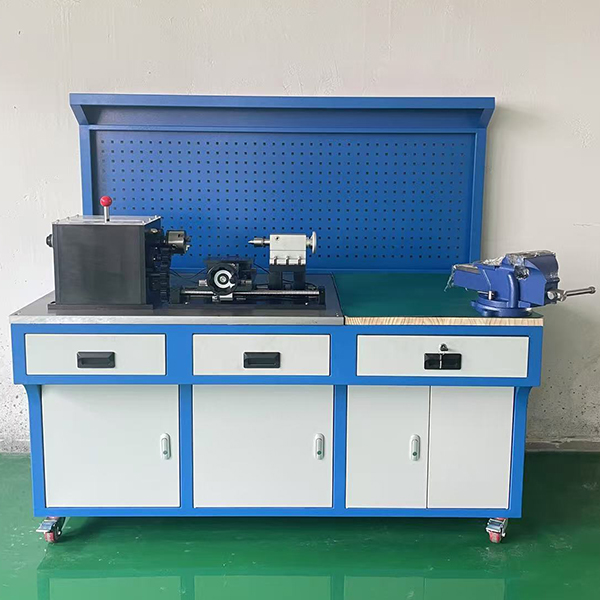

一、機械裝調與精度測量實訓平臺,機械裝調與精度測量實驗裝置實訓臺
采用鐵質雙層亞光密紋噴塑結構，包括機械裝調區域和精度測量區域兩部分。操作區域主要由實木臺面、鑄鐵件、橡膠墊等組成，用于鉗工加工和裝配各種機械零部件：機械裝調區域操作臺面采用鑄鐵件，可在上面安裝和調整各種機械機構：精度測量區域操作臺面采用鑄件專業測量平臺，可在上面測量各種機械零件尺寸和形位公差；工作臺整體外形尺寸≥1500WX800DX1500H。
二、機械裝調與精度測量實訓平臺,機械裝調與精度測量實驗裝置拆裝與測量載體
總體包含動力源、機械傳動機構、主軸機構、二維工作臺等組成：要求各組成部分可拆裝、調試，精度測量：要求通過學生在平臺上的安裝、調整與檢測，提供動力源可以實現各組成部分相互配合運動，支持學生進行形位公差檢測。
交流電源：
單相AC220V士10%50HZ;
溫度：-10~50℃
環境濕度：<90%無水珠凝結；
1、動力源
要求配置交流調速電機、調速器、電源控制箱等，為機械系統提供動力源。電源控制箱帶有調速電機電源接口。
2、機械傳動機構
要求包含帶傳動機構、滾珠絲桿等傳動機構組成：通過學生在平臺上的安裝、調整與檢測，掌握常用典型機械傳動機構的裝配與調整技能。
3、主軸機構
要求具有無極變速輸出，其中一軸輸出帶正反轉功能，主要出箱體、齒輪、花鍵軸、間隔套、鍵、角接觸軸承、深溝球軸承、卡簧、端蓋、手動換檔機構、法蘭、錐孔、正反爪卡盤等組成，可完成主軸箱的裝配工藝及各零部件的精度測量與形位公差檢測實訓。
4、二維工作臺
主要由臺體、滾珠絲桿、直線導軌、臺面、墊塊、軸承、支座、端蓋、尾座等組成。
工作臺面裝有行程開關，實現限位保護功能，通過實訓能夠清楚零件之間的裝配關系，機構的運動原理及功能。掌握基本零件的裝配方法及工藝，可對直線導軌副、滾珠絲桿副、相關軸承的安裝調整以及相關測量工具的應用�？赏瓿啥�維工作臺裝配工藝實訓與動靜態行為公差檢測的實訓。
