智能傳感器與檢測技術實驗臺,傳感器與檢測技術實訓平臺
1、設備供電參數
1.電源：單相三線，220V±10%，50Hz，
2.安全保護措施：具有接地保護、漏電、過載、過流保護功能，安全性能符合相關的國標標準。
3.裝置容量：不小于 1 kVA。
2、控制屏：
1.交流電源 AC220V，帶漏電保護器。
2.直流穩壓電源：0--+24V/1A、±15V/1A、±2V---±10V.
3.數字直流電壓表：量程 0～20V，分 200mV、2V、20V 三檔，精度 0.5 級 3 位半顯示，電壓測量范圍 0-200mV、0-2V、0-20V 量程可以通過按鍵手自動切換可以鎖定檔位也可以自動變化量程，頻率顯示范圍 0-9999Hz、轉速顯示范圍 0-9999r/m.直流電流表:20vA-200mA 四檔切換，恒流源：4-20mA。
4.頻率/轉速表：頻率測量范圍 1～9999Hz，轉速測量范圍 1～9999rpm
5.智能調節儀：0—5V，4—20MA 標準信號輸入。
6.電流表： 20Ua---200Ma,四擋可調。
7.照度表：1—1999LX.
8.信號源：音頻信號源（音頻振蕩器）1KHz~10KHz（可調）；低頻信號源1Hz~30Hz(可調)；具有短路保護功能。
9.主控臺采集系統：≥12 位 AD, 主模塊支持 USB 接口協議及供電，自帶 A/D轉換功能。具有直流電壓采集±10V，利用 Labview 測量：直流電流包括但不限于0—20mA、交流電壓包括但不限于0—20V和交流電流采集包括但不限于0—20mA。運行采集軟件采用 Labview 編寫，采樣速度可控制，分單次采樣、定時采樣與雙向采樣、多次采樣。多功能分析軟件包括最小二乘法，端點法線性計算，虛擬儀器、頻譜儀、失真度儀、實驗報告 5 個界面。支持二次開發。10.系統軟件：接口部分采用 USB 接口，方便用戶的實際使用。該采集器既能滿足完全的實驗要求，取代現有的儀表顯示讀數，可以保存實驗數據,提交實驗報告。也可作為科研人員直接的科研開發使用。
11.測控源：
1）加熱源＜120℃（可調）；采用集成溫度 AD590 傳感器，控制溫度室溫至120℃。
2）振動源 1 Hz~30Hz；
3）轉動控制單元：采用光電傳感器進行轉速閉環控制。支持基于 FOC 算法高精度開環、閉環轉速控制，峰值轉速 3000r/min，支持 Wi-Fi、藍牙等多終端無線監控功能，主控需要搭載高性能、可同時處理多個任務的多核處理器，主頻最高不低于 240MHz，具有不低于 520KB 高速運行內存和 448KB 程序儲存空間，以及最少 8路 ADC 通道，電機驅動支持輸入電壓 12-24V，最大運行電流 5A，單路不小于 50W功率。
4） 直流電機碼盤：含光電傳感器，調速電機范圍：0—2500 轉/分.
3、傳感器與處理電路模塊單元參數及技術要求
1.電阻應變式傳感器及模塊:≥量程0～200g線性±1%、全橋
2.擴散硅壓力傳感器及模塊:≥量程 4-20kpa線性±1%
3.差動式傳感器及模塊:≥量程±4mm線性±2%
4.電容式傳感器及模塊：量程±2.5mm線性±3%
5.霍爾式位移傳感器及模塊：≥量程±2mm線性±3%
6.壓電式傳感器及模塊：≥量程≤10KHz線性±2%
7.電渦流位移傳感器：≥量程 2mm線性±2%
8.光纖位移傳感器及模塊：≥量程 2mm 線性±5%
9.光電轉速傳感器：≥量程 2400 轉/分線性±1%
10.磁電傳感器：氧化鐵芯，2 線制，響應≥3000HZ
11.霍爾轉速傳感器: ≥量程 2400 轉/分 線性±1%
12.K 型熱電偶傳感器：≥0-180℃
13.E 型熱電偶傳感器：≥0-180℃：量程常溫～160℃
14.熱電阻 PT100 傳感器：≥0-180℃。
15.熱電阻 CU50 傳感器：≥0-180℃。
16.集成溫度 AD590 傳感器：≥0-120℃
17.氣敏傳感器：≥量程 50～2000PPm、對酒清敏感
18.濕敏傳感器：≥量程 10～95%RH
19.溫度傳感器變送模塊：溫度傳感器橋式電路，取樣電路，儀用變送模塊。
20.集成溫度 AD590 溫度閉環控制模塊，含 AD590 傳感器進行溫度閉環控制，PID 控制。
21.物聯網 WIFI 無線傳感器模塊：通過編程實現溫濕度的檢測，將溫濕度信息通過液晶屏幕的實時顯示，通過 WIFI 模塊發送至手機 APP 實時顯示實時顯示、PC端顯示、IP 瀏覽器客戶端顯示。
22.互聯網遠程控制終端單元：通過控制終端直接控制該實驗室布置的設備控制節點，輸出電流至少 5A；物聯網驅動執行終端:能接受信息指令綜合網關命令，控制執行器件開閉（220V 繼電器）、以及控制聲音， 提供 USB 接口。能夠一鍵控制開關、閉合。實時手機端顯示、PC 端顯示、IP 瀏覽器客戶端顯示。配套軟件：網關部分基于 WiFi mesh 組網方案設計，可完成 mesh 網絡自組建，用于接收傳感器采集數據及發送控制指令等；
上位機部分：物聯網傳感器監測軟件平臺基于 Qt 平臺開發，軟件可以部署在Windows 平臺，AnalogI/O模擬輸入/輸出模塊通過該平臺可支持多臺實時數據監測與執行器控制。該平臺支持二次開發。通過編程實現溫濕度的檢測，將傳感器檢測信息通過液晶屏幕的實時顯示，如溫度、濕度、非接觸式心跳參數等通過 WIFI模塊發送至手機端實時顯示實時顯示、PC 端顯示、IP 瀏覽器客戶端顯示。
23.超聲波位移傳感器：通過編程實現信息通過 WIFI、IP 瀏覽器，模信號配合智能采集卡終端進行顯示。
24.熱釋電傳感器：熱釋電檢測傳感器。
25.熱成像傳感器：像素尺寸 32*24；溫度檢測精度：±1℃；刷新速率0.5-64Hz；目標溫度：-40℃～+300℃；熱成像溫度檢測，熱源輪廓圖像顯示。工作電壓：3.3V/5V，工作電流：23mA，視場角(水平視角×垂直視角) ：110°×75°，檢測精度：±1℃，刷新速率：0.5Hz～64Hz。具有自主的技術支持，USB 接口在計算機軟件顯示熱源圖像、溫度數值。
26.圖像傳感器包括：基于 DSP 圖像檢測傳感器、基于 DSP 圖像檢測與識別，基于機器視覺傳感器立體工件形狀識別、顏色識別、二維碼識別、目標跟蹤。兩種圖像傳感器。具有圖像自動存儲功能。支持二次開發。
27. Zigbee 無線傳感器方位檢測系統：提供基于 Zigbee 的移動定位傳感器，通過 Zigbee 的自組網絡，實現 1 對 3 的移動定位功能，定位節點到參考節點方位檢測，構建節點與個參考節點的平面檢測信息傳輸?shù)骄W(wǎng)關節點，最后傳輸?shù)缴衔粰C(jī)中，在計算機中可檢測到每個節點的方位、移動軌跡。
28.非接觸式紅外測溫傳感器：供電電壓 3.3V，目標溫度：-70℃～380℃，支持 I2C 通訊協議。
29.光照傳感器：靈敏度 570nm，±60°靈敏度角度，1—1999LX。
30.角速度傳感器：傳感器，量程 0~±90°，全范圍精度：0.1°，高抗震性能>3500g，支持雙軸傾角測量，利用旋轉物體的旋轉軸所指的方向在不受外力影響時的不變性，測量外力對物體的影響，測量出物體的絕對角度和姿勢。
31.加速度傳感器：3 軸 MEMS 加速度計，集成可擴展的數字運動處理器 DMP，加速度計可測范圍為±2， ±4，±8， ±16g，最大可承受沖擊：≥10000g。利用了地球萬有引力，重力加速度投影到 X、Y、Z 軸上，測量出物體的姿勢。
32.地磁傳感器：支持三維磁場采集，磁場范圍：±800uT，磁場分辨率：13NT。利用了地球南北極的磁場所產生的吸力，并投影到 X、Y、Z 軸上，測量出物體的方位和姿態。
33.氣壓海拔傳感器：支持壓強范圍為：300 至 1100 hPa（海拔 9000m 至-500m）的大氣壓。AQI 指數檢測，利用空氣的壓力，測量出物體所在位置的高度。
34.光電轉速方向傳感器：光電傳感器自動辨別轉動方向傳感器，并且正反轉顯示與正負顯示，并且有指示燈分別指示。
35.核輻射檢測系統，采用國產處理器，可使用≥2.8 寸觸摸顯示屏進行本地交互。同時支持 WiFi 網絡進行無線瀏覽器監控。核輻射傳感器工作電壓：380V，坪區電壓范圍：360~440V，校準系數：≥210 CPM/uSv/hr，本底：≥25 次/分鐘，可實現對 Am(镅)-241(豁免級)α輻射體及釋放的γ射線和 X 射線實現實時檢測。
36.高精度主機檢測系統單元： ≥4 通道電阻壓感柔性傳感器形變數據檢測，支持多通道數據同時顯示，屏幕：≥4.5 寸 TFT 液晶屏幕實時刷新。具有四路檢測傳感器輸入，具有遠程藍牙在線手機 APP 顯示和現場屏幕顯示各通道測數據。支持二次開發。
37.射頻傳感器：RFID 射頻微處理器，識別、讀取 IC、ID 卡信息讀取應用。
38.光柵傳感器模塊單元：光柵莫爾清晰可見，具有 X，Y 項調節，光路系統不低通 45cm.調節波形相位、幅值調幅，四路細分正弦波、微分波形顯示。
39.光敏電阻：cds 材料，暗阻≥2MΩ，亮阻≤1KΩ，響應時間 40ms（上升）100ms（下降）
40.光敏二極管：（Vr：20v、I D＜0.1μA、tf ：10ns λp：880nm）
41.硅光電池：Si 日光型，開路電壓≥200mV，短路電流 2-4Ma，
42.半導體激光器波長：不小于=650nm
43.光電多功能回轉工作臺：配有有回轉工作臺上標識的角度值，光電傳感器檢測機械調節；全光譜光源、物屏、狹縫、位移導軌、偏振片。
44.集成溫度閉環控制模塊，含傳感器進行溫度閉環控制，PID 控制。
45.系統檢測處理終端：CPU 頻率 2.5GHz 及以上，不低于 8 核心，緩存 24M及以上，內存：大于等于 8G，硬盤：大于等于 1T。顯示器不小于 10 寸。用于進行Linux,Labview 開發軟件。
一、產品總體要求：

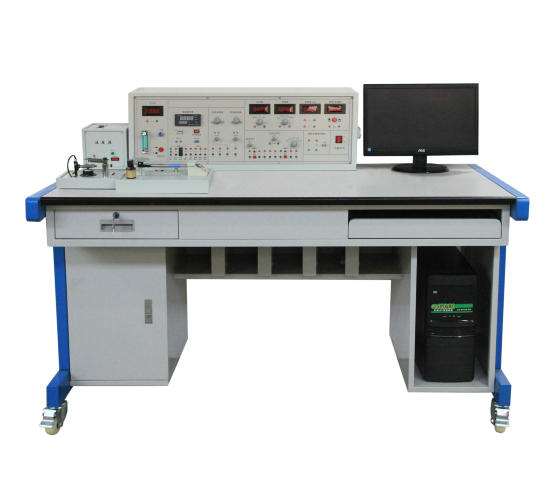

傳感器與檢測技術實驗臺包括：操作臺與設備主臺體、各傳感器模塊等部分組成，支撐采用全鋼結構，牢固耐磨，實訓桌底部安裝有帶剎車功能的萬向輪，可以靈活，方便移動設備；
二、相關傳感器配件不限于以下模塊要求
設備配套附件:如傳感器模塊應變傳感器模塊、擴散硅壓力模塊、電容傳感器模塊、差動傳感器模塊、光纖傳感器模塊、霍爾傳感器模塊、壓電傳感器模塊、溫度傳感器模塊、超聲波傳感器模塊、移相檢波低通模塊、電渦流傳感器模塊、無線傳感器模塊、溫度變送器模塊、圖像處理模塊、熱成像模塊、振動測量模塊、光柵裝置，光電多功能傳感器系統，多通道形變檢測單元，傳感器組裝模型等。
實驗指導書、數據采集模塊及軟件，仿真軟件、實驗導線、電極線、砝碼、位移千分尺螺旋測微儀、USB 通訊線、軟件、被測體等。
三、配套基于 B/S 架構傳感器數字孿生及 3D 虛擬仿真軟件
1 適用數字孿生教學課程，必須完成傳感器數字孿生基于 B/S 架構，三維可視化、虛實聯動、虛擬調試，真實實現傳感器數字孿生，具有傳感器數字孿生數據導出功能。
2 傳感器及檢測技術虛擬仿真教學軟件可滿足《傳感器技術與應用》、《傳感器與檢測技術》、《自動檢測技術》等課程的虛擬仿真的實驗教學。該仿真軟件，能在 3D 環境中進行虛擬設備的仿真教學。
3 提供每個器件的 2D 和 3D 器件模型，要求每個模型需提供相關認知教程。
包含：
電源：12V 電源、5V 電源、3.3V 電源、USB5V 電源；傳感器：CO2 濃度傳感器、土壤溫濕度傳感器、PM2.5 傳感器、人體紅外傳感器、空氣溫濕度傳感器、光照傳感器、煙霧傳感器、雨雪傳感器、可燃?xì)鈧鞲衅�、火焰�(zhèn)鞲衅�、磁控傳感器、�?yīng)急按鈕；執行器：風扇、聲光報警器、噴淋、電燈、遮陽板、門鎖；
4 通信網關：需支持 RS485 有線和 Wi-Fi、ZigBee、藍牙、IPv6、LoRa 無線通信協議，支持 MQTT 物聯網應用通信協議，包含：1 個 12V 輸出電源接口、5個無線通信核心模塊（可同時連接 5 種無線網絡），1 個 RS485 接口。通信節點：需支持有線 RS485 和 Wi-Fi、ZigBee、藍牙、IPv6、LoRa 無線通信協議，支持RS485、RS232、IO 接口傳感器，包含：1 個 12V 輸入電源接口、1 個 12V 輸出電源接口、1 個 5V 電源輸出接口，2 個開路 GPIO 輸出接口，兩路 RS485 接口（其中一路可復用為：RS232、GPIO）、1 個無線通信核心模塊接口（可任選一種無線通信核心模塊）。智能音箱：需支持語音識別、語音合成。
5 可隨時通過右鍵進入選中器件的 3D 模型界面，需要包含器件說明書和相關知識點教程。通信節點和網關之間需支持支持有線 RS485 和 Wi-Fi、ZigBee、
藍牙、IPv6、LoRa 無線方式交互。
6 提供物聯網智慧農業系統綜合項目功能包含 3D 場景中，布設生動形象的農業大棚場景，虛擬設備也安裝到場景中。既能夠動態展示智慧農業系統的項目效果，還要具有動態數據教學效果，可以實現空中數據抓取及協議自動解析。虛擬設備包含土壤溫濕度傳感器、空氣溫濕度傳感器、CO2 傳感器、光照傳感器、人體紅外傳感器、遮陽簾、水泵、通風 扇、聲光報警、電燈、噴淋、網關、ZigBee通信節點、電源。
7 提供 AI 智能家居系統綜合項目功能包含 3D 場景中，布置生動形象的家居場景，設備布置到場景中。 既能夠動態展示智能家居系統的項目效果，還要具有動態數據 教學效果，可以實現空中數據抓取，協議自動解析。虛擬設備包含智能語音音箱、人臉識別、空氣溫濕度傳感 器、PM2.5 傳感器、光照傳感器、CO2 傳感器、可燃?xì)鈧鞲衅鳌?雨雪傳感器、煙霧傳感器、人體紅外傳感器、遮陽簾、門鎖、 通風扇、聲光報警、電燈、噴淋網關、ZigBee 通信節點、電源。
8 智能圖書館管理系統綜合項目功能包含 3D 場景中，布置生動形象的智能圖書館場景，RFID 設備布置到場景中。通過辦借閱卡、借書、還書、銷毀借閱卡等一系列操作，把 RFID 讀寫過程融合在其中，實現讀寫器及其標簽的實際應用，可實時顯示讀寫器操作過程及查看標簽內部儲存結構。系統可通過存檔功能選擇身份，分別為管理 員身份和借閱者身份，所具的功能不同，同時可存儲上一次操作內容，存檔后上一次的操作可繼續操作。當用戶拿著未被借出的書才離開圖書館，門禁系統將報警。
CPU:不低于 C86-4G；內存：≥16G(DDR4 2666)；硬盤：≥512GB M.2 PCIe NVMe固態硬盤；2G 獨立集成顯卡；顯示器：≥23 寸液晶顯示器。
