產品名稱：[ZRWXG-01X 教學實訓臺]
上海中人專業提供ZRWXG-01X 教學實訓臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRWXG-01X 教學實訓臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRWXG-01X 教學實訓臺，是中人公司的品質效益保障教學產品。
文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：

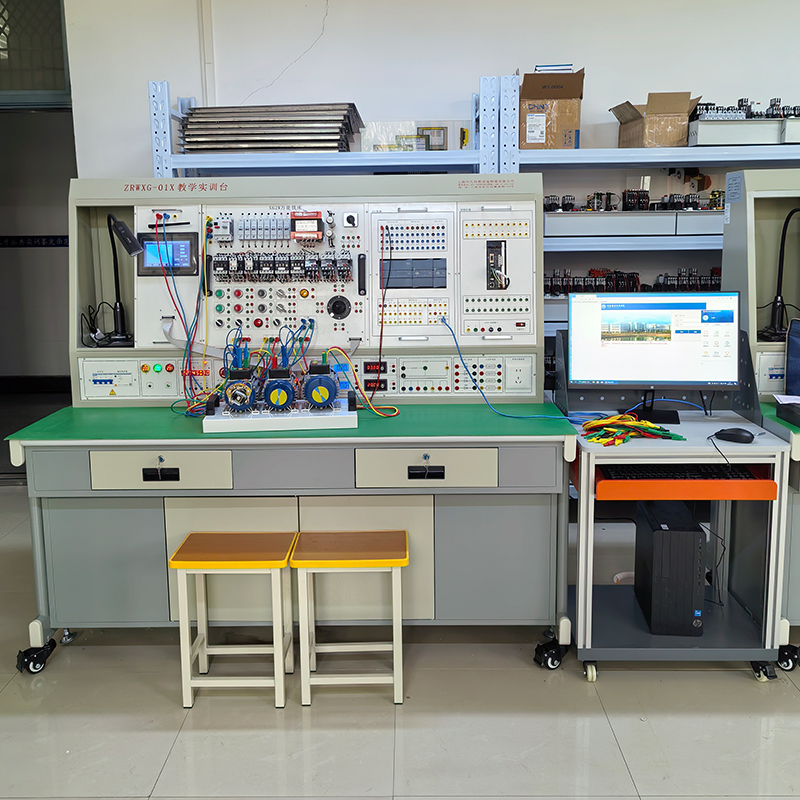

ZRWXG-01X 教學實訓臺
ZRWXG-01X 教學實訓臺
一、特點
主要由實訓屏、網孔板、實訓元器件、實訓桌組成。設備整體采用模塊化設計，所有元器件全部開放式安裝，元器件在網孔板上合理安裝、線路合理布局，接口采用多功能端子引出，直觀性強，便于后期設備升級與維護。根據不同課時，不同訓練場景，可自由切換導線快速實訓和工程現場接線實訓，機床電氣控制實訓設備所配置的元器件能完成“電氣控制”“電機拖動”“控制線路與技能訓練”“常用機床控制線路”“PLC綜合實訓”“變頻調速”等課程的實訓與考核，機床電路綜合實驗臺增加元器件能擴展“電工技能實訓”“電工儀表與測量”等課程的實訓，可覆蓋電工、機床裝調維修工等職業資格的四級/中級工、三級/高級工培訓與鑒定內容。
二、硬件參數
（一）主要參數
1.輸入電源：三相五線～380V±10%，50Hz；
2.溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3.裝置容量：約1.5KVA；
4.外形尺寸約：長1500～1800mm，寬約700～1000mm，高1500～1800mm；
9.安全保護措施：設備具有接地保護、漏電保護功能，安全性符合相關的國家標準；
10.電氣控制線路元件裝在網孔板上，實訓內容豐富，操作方便、機動靈活、易擴展功能或開發新的實訓項目；
11.操作臺占地面積小，實訓器材集中在儲存柜內，易管理、規范化程度高；
12.安全性高，實訓屏上除了安裝電壓型、電流型漏電保護裝置外，380V交流電壓輸出處設有單片機全程監控的一套過流保護裝置，相間、線間直接短路或過載，電流超過設定值，系統即告警并切斷總電源，確保設備安全；
13.實訓屏上裝配實訓管理器，可設定實訓或考核時間，記錄實訓、考核誤操作次數，使學訓考核有一個統一的標準。
（二）實訓桌
（1）實訓桌為堅固耐用金屬雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，配有防靜電桌墊；
（2）實訓桌下方設有元件儲存柜，可以放置實訓掛箱，設有四個帶剎車的輪子，便于移動和固定；
（3）配備實訓椅子。
（二）設備組成及功能
1.可編程控制器單元
（1）采用多種顏色字符線條彩色印刷，區分不同輸入信號，表面安裝有空氣開關、可編程控制器、變頻器、觸摸屏、直流調速器等器件和專用測試端子；
（2）采用行業主流緊湊型PLC產品，集成至少14路數字量輸入，至少10路數字量輸出，不低于2路模擬量輸入，內置不低于100KB工作存儲器/4MB負載存儲器/至少10KB保持性存儲器、6個高速計數器，不低于4軸高速脈沖輸出，集成以太網接口，支持RS232、RS485、MODBUS、USS、S7等協議通訊、PROFIBUS、PROFINET等通信，配有通信編程電纜；
（3）PLC信號全部通過多功能端子排引出到面板，避免長期訓練，損壞PLC主機自身的端子；配有線槽，用于工業接線工藝訓練；
（4）配有數字量擴展模塊：提供至少16路數字量輸入，至少16路數字量輸出，標準DC 24V電壓工作，額定負載：AC250V/16A，具有NPN、PNP輸入兼容、輸入具有可恢復保險保護、輸出帶有指示燈指示等；
（5）配備繼電器模塊：8路輸入，8路輸出；
（6）電源輸入模塊，強電、弱電采用不同型號連接柱分開插拔，便于插錯電源，引起PLC的損壞。配合電源控制屏的電源輸出，可實現自由通斷。
2.變頻器單元
（1）采用行業主流變頻器，功率≥0.75kW，供電電壓3AC～380V，輸出頻率0～550Hz，精度≥0.01Hz；
（2）支持RS485通信接口，集成至少4路數字量輸入，2路繼電器輸出，2路模擬量輸入，不低于1路模擬量輸出；
（3）具有線性V/F控制、平方V/F控制、可編程多點設定V/F控制，磁通電流控制、電壓/頻率控制等工作模式；
（4）可進行PID控制、BICO功能、多脈沖高轉矩啟動模式、單脈沖高轉矩啟動模式、防堵模式、多泵控制、彈性電壓提升控制、擺頻功能、滑差補償、雙斜坡、PWM調制；
（5）具備霜凍保護、冷凝保護、氣穴保護、動能緩沖、負載故障檢測功能；
3.電源配置單元
（1）設備總電源配置一個4P漏電保護器，下面印有注意事項噴涂標志；配置燈型電壓指示表，監測進線電源
（2）配有啟動、停止和急停按鈕控制設備電源的啟停，提供三相五線電壓380V和相電壓AC220V電源，引出到面板L1、L2、L3、N、PE；并配有輸出電源指示燈監視；
（3）配置單相電源電壓AC220V，單獨電源開關控制；
（4）直流電源部分：提供一體化工業標準直流信號0-10V和4～20mA，集成4位數顯表顯示，精度0.01級，0.1mv的跳動變化，要求調節方式為數字編碼器粗微調雙模式調節。提供直流電源±5V、±12V、+24V，電源帶有數字儀表指示，每路均具有短路、過流保護和自動恢復功能，并配有電源開關單獨控制；
（5）配置低壓交流電源36V和110V，具有短路保護和單獨電源開關控制；配置單相內置五孔插座，為其他儀器工具供電；
4.觸摸屏、按鈕指示燈單元
（1）觸摸屏：采用不小于7英寸高亮度TFT液晶觸摸顯示屏，分辨率不低于800×480，四線電阻式觸摸屏，輸入電壓DC24V，額定功率5W，處理器Cortex-A53核1GHz，內存256M，系統存儲512M；
（2）具有232/485/422、USB、以太網接口，支持組態軟件；
（3）電源輸入接口、保險絲、帶燈電源開關、以太網口、RS485口全部引出到面板，面板印有對應的絲印接線圖；
（4）按鈕指示燈：提供急停按鈕開關1只、按鈕8只，旋轉按鈕4只，DC24V指示燈10只。所有接口全部通過端子排引出到面板。面板印有對應的絲印接線圖，可實現K3導線帶插拔實訓。
5.伺服、步進、配套運動絲桿模組
伺服驅動用于控制Y軸絲桿，采用交流伺服驅動及電機，工作電壓AC220V，輸出功率400W。步進驅動用于控制X軸絲桿，工作電壓DC24V，輸出功率35W；內部集成控制電路和功率電路，具有自檢線圈和短路保護等功能，配備機械限位傳感器。
6.機床線路檢修實訓單元
（1）X62W型萬能銑床實訓組件：配套智能設故模塊，配合智能人機交互系統可實現X62W型萬能銑床20個故障點設故排故考核；
（2）CA6140型普通車床實訓組件：配套智能設故模塊，配合智能人機交互系統可實現CA6140型普通車床20個故障點設故排故考核；
（3）M7130K平面磨床實訓組件：配套智能設故模塊，配合智能人機交互系統可實現M7130平面磨床20個故障點設故排故考核；
（4）Z3040B搖臂鉆床實訓組件：配套智能設故模塊，配合智能人機交互系統可實現Z3040B搖臂鉆床20個故障點設故排故考核；
（5）T68臥式鏜床實訓組件，配套智能設故模塊，配合智能人機交互系統可實現T68型臥式鏜床20個故障點設故排故考核。
7.電工基礎單元
（1）每個工位配備1塊不銹鋼電氣網孔板，采用≥1.5mm厚的不銹鋼板；
（2）配備電工元器件箱一套（器件需為行業知名品牌）：箱內含交流接觸器6只、按鈕開關4只（紅、黃、綠、黑），熱繼電器4只、開關盒1個、轉換開關2只、電子式時間繼電器4只、控制變壓器2只、螺旋式熔斷器4只、燈頭座4只、燈泡4只、直插式熔斷器4只、電容4只、低壓斷路器1只、導軌1套、電磁閥2只、接線端子20孔、十字開關1只、導線50米、行程開關4只、走線槽2米、控制按鈕6只、整流橋、電阻模塊2塊；
（3）配備電工工具箱1個：內含數顯萬用表1只、螺絲刀2把（4寸6寸）、一字螺絲刀（4寸6寸）、尖嘴鉗1把、剝線鉗1把、斜口鉗1把、電工刀1把、電筆2支、卷尺1支、鋼鋸架1把（配鋸條）、手電鉆1把、元件盒1個、小鑷子1個、電工專用安全帽1個、絕緣膠布2卷、剪刀1把、電烙鐵1套以及其他電工常用配件；
8.電機拖動單元
配置不少于三種電機，電機引線通過端子和強電插座2種方式引出到底板，實現不同的接線方式。電機配有電機轉盤，底板配有拉絲色把手。
（1）三相鼠籠式異步電動機1只：380V/Y，1450rpm/min；
（2）三相鼠籠式異步電動機（帶離心開關）1只：380V/△，1400rpm/min；
（3）三相雙速異步電動機1只：40/25W 380V/△/YY；
（三）實訓臺控制終端及桌椅
1.CPU：不低于13代Intel酷睿 I5-13500
2.內存：≥32G DDR4
3.硬盤：≥512G M.2 PCIe NVMe固態硬盤+1T SATA
4.系統：安裝正版Windows 10/11專業版操作軟件，并提供徽標認證。
5.聲卡：集成聲卡
6.應用：配備原廠增霸卡
7.接口：≥7個原生USB端口+1個USB-C
8.顯卡：集成顯卡
9.機箱：≥15.6升標準機箱，免工具維護
10.鍵鼠：USB鍵盤和USB鼠標
11.顯示器：≥同品牌23.8寸液晶顯示器，1920*1080分辨率，標配VGA+HDMI接口
（四）配套軟件
1.智能考核功能
由人機界面、微電腦控制板、故障板、鍵盤、通信電纜等組成，通過通信電纜和機床掛箱進行連接，可進行單機故障設置、排除，同時支持多臺設備進行聯網。輸出繼電器的觸頭容量達5A/AC250V，既可以用于強電，又可以用于弱電；
2.智能考核系統軟件
（1）通過教師電腦設置故障，學生在實訓臺的電路上進行故障檢測，并通過答題器將答案及相關信息傳到教師機上，老師在教師機上根據學生上傳的信息對學生的考核結果進行自動評分，并將其保存下來，供以后進行查詢或打��；
（2）可選擇指定故障考核方式或隨機故障考核方式；隨機故障考核方式下系統具有自動隨機出題功能，使每次維修的故障都不相同；
（3）隨機故障考核方式可設置故障范圍及故障數量。掉電后不會丟失所設置的參數及考核結果。具有自動評分參數設置、考核時間設置及倒計時、重復考號報警等功能。自動保存不少于50位考生的考號、分數、誤排次數、剩余故障、剩余時間等；
（4）系統由教師用上位機統一設置故障（隨機故障和指定故障），由有線或無線網絡傳輸至學生實訓臺進行排故訓練或考核，保證考核結果的公平公正。故障點設置快捷，訓練考核成績自動記錄、排序、打印，極大方便實訓室的管理；
（5）系統所有的數據交換都是通過無線網絡傳輸，可以方便快捷組網，任意添加組網設備數量（最高255臺），且不需要進行繁瑣的網絡布線；
（6）系統提供一組大功率電源控制開關，可以實現對與考核系統配套使用的各類設備的電源進行遠程網絡控制或本地控制，方便教師對實驗室的設備管理；
（7）系統可以通過網絡遠程鎖定與解鎖考核系統，防止考生誤操作。
