上海中人專業提供基本機構設計及運動學.動力學分析實驗臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察基本機構設計及運動學.動力學分析實驗臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題�；緳C(jī)構設計及運動學.動力學分析實驗臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

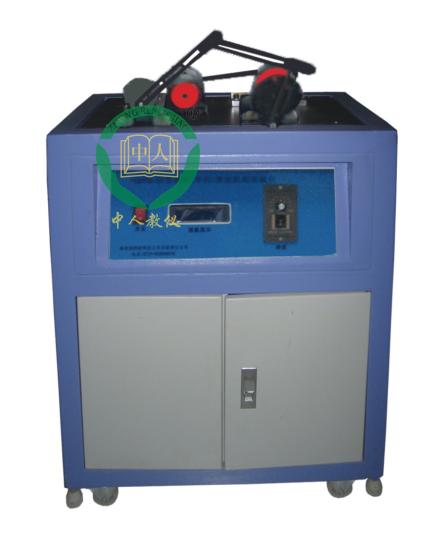

本文關鍵詞：基本機構設計及運動學.動力學分析實驗臺（一）ZRDX-I曲柄搖桿機構實驗臺
一、主要參數
1、電機功率：60W，調速范圍：0-100rpm 2、桿長參數：搖桿260mm、連桿300m 3、傳感器參數：角位移傳感器360p/r 4、外形尺寸：820*510*400，重量47kg
二、主要性能特點
1、可進行四桿機構簡單拼裝，并對曲柄及搖桿進行運動檢測與仿真。
2、所有桿構件長度均可進行無級調節。
3、測試系統采用先進的嵌人式單片機系統、測試數據精度高、速度快、穩定。
4、該系統配套軟件以Vb為平臺制作開發，其內容豐富，包括實驗錄像、實驗臺介紹、機構虛擬設計、機構運動檢測、機構運動仿真、實驗結果分析等內容，具有綜合性、開放性的點。
5、實驗結果可以文體形式保存，并可在網絡上發送及打印，便于網絡化實驗。
三、主要實驗內容
1、四桿機構的虛擬設計及實物機構拼裝。
2、曲柄的運動檢測，搖桿運動仿真及實測對比分析；連桿運動平面上點的運動軌跡分析。
3、機架振動檢測及機構平衡試驗。

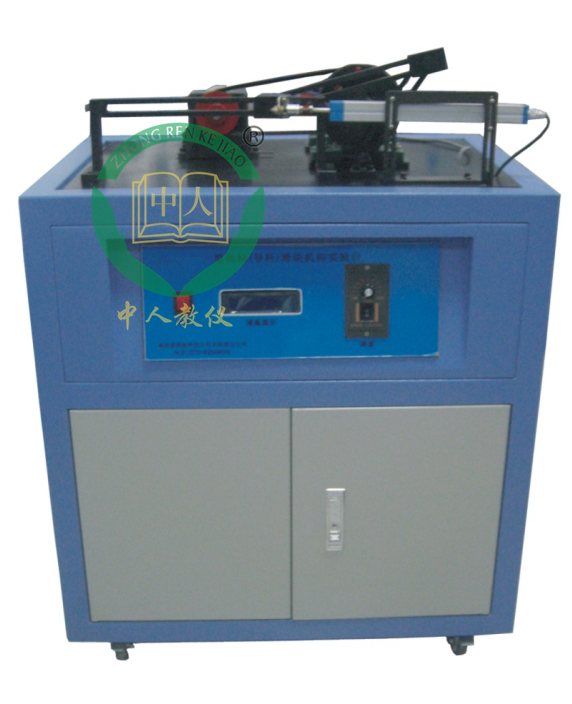

（二）ZRDX-II曲柄滑塊機構及牛頭刨床機構
一、主要技術參數
l、電機功率60W，調速范圍：0-100rpm.
2、桿長參數：曲柄長50mm、連桿長300mm.
3、傳感器參數：直線位移傳感器200mm、角位移傳感器360p/r
4、外形尺寸：820×510×400，重量：47kg
二、主要性能特點
1、可進行曲柄滑塊機構及牛頭刨床機構的簡單拼裝，并對曲柄及滑塊進行動動檢測與仿真。
2、所有桿構件長度及滑塊偏心距均可進行無級調節。
3、測試系統采用先進的嵌人式單片機系統，測試數據精度高、速度快、穩定。
4、該系統配套軟件以Vb為平臺制作開發，其內容豐富，包括實驗錄像、實驗臺介紹、機構虛擬設計、機構運動檢測、機構運動仿真、實驗結果分析等內容，具有綜合性、開放性的特點。
5、實驗結果可以文體形式保存，并可在網絡上發送及打印、便于網絡化實驗。
三、主要的實驗內容
1、曲柄滑塊，牛頭刨床機構的實物拼裝。
2、曲柄的運動檢測，滑塊運動仿真及實測對比分析；連桿運動平面上點的運動軌跡分析。
3、機架振動檢測及機構平衡實驗

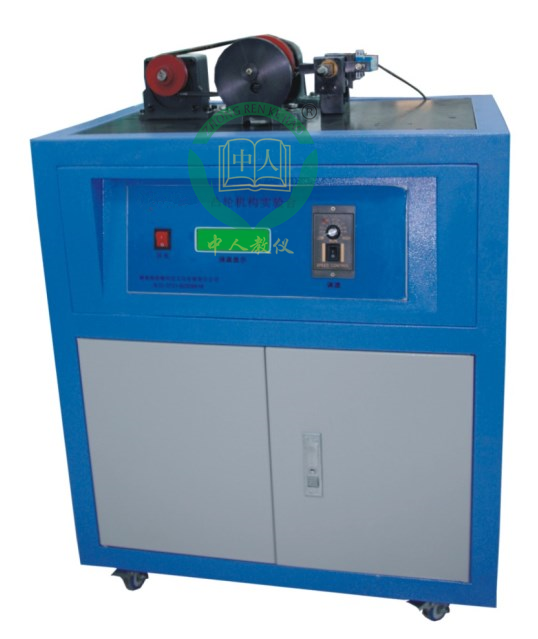

（三）ZRDX-III凸輪機構實驗臺
一、主要技術參數
1、電機功率：60W，調速范圍：0一100rpm.
2、凸輪參數：基圓半徑：Ro=30mm、最大升程：15mmo
3、傳感器參數：直線位移傳感器：25mm、角位移傳感器：360p/r
4、外形尺寸：820×510×400，重量：47kg
二、主要性能特點
1、可進行凸輪機構的簡單拼裝，可更換凸輪頂尖。
2、該實驗臺可對盤性凸輪和圓柱凸輪的運動規律進行檢測和仿真分析。
3、測試系統采用先進的嵌人式單片機系統，測試數據精度高、速度快、穩定。
4、該系統配套軟件以Vb為平臺制作開發，其內容豐富，包括實驗錄像、實驗臺介紹、機構虛擬設計、機構運動檢測、機構運動仿真、實驗結果分析等內容，具有綜合性、開放性的特點。
5、實驗結果可以文體形式保存，并可在網絡上發送及打印，便于網絡化實驗。
三、主要實驗內容
1、凸輪的虛擬設計及實物拼裝（可在一個實驗臺上拼裝平面凸輪和圓柱凸輪兩種機構）
2、平面凸輪8種及圓柱凸輪1種的廓線運動規律仿真及檢測。

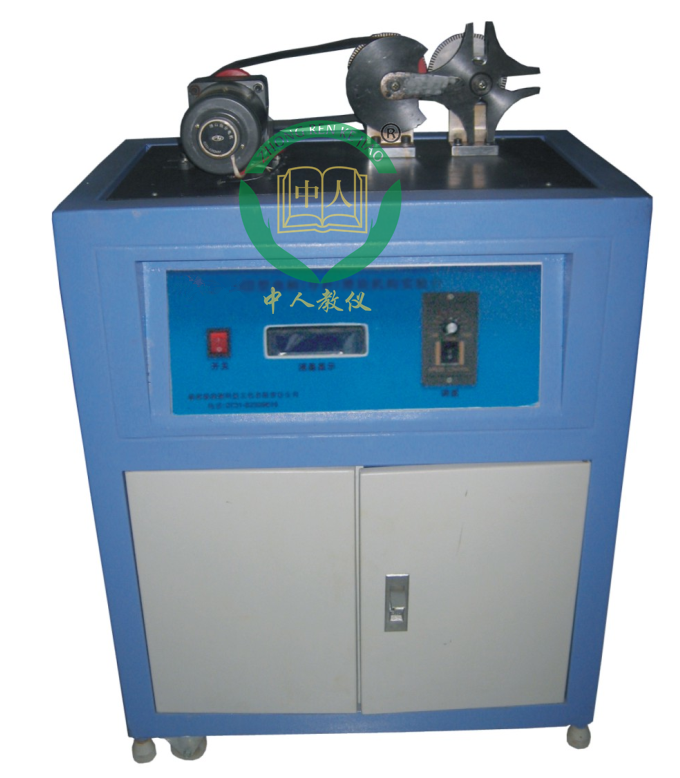

（四）ZRDX-IV槽輪機構實驗臺
一、主要技術參數
1、電機功率：60W，調速范圍：0一100rpm.
2、槽輪參數：槽數：4,5
3、傳感器參數：角位移傳感器：90p/r
4、外形尺寸：820×510×400，重量：47kg
二、主要性能特點
1、可進行機構虛擬設計及實物拼裝。
2、可實現撥桿和槽輪的運動檢測和仿真分析。
3、測試系統采用先進的嵌人式單片機系統，測試數據精度高、速度快、穩定。
4、該系統配套軟件以Vh為平臺制作開發，其內容豐富，包括實驗錄像、實驗臺介紹、機構虛擬設計、機構運
動檢測、機構運動仿真、實驗結果分析等內容，具有綜合性、開放性的特點。
5、實驗結果可以文體形式保存，并可在網絡上發送及打印，便于網絡化實驗。
三、主要實驗內容
1、槽輪虛擬設計實物拼裝（能拼裝四槽輪、無槽輪、六槽輪機構)。
2、槽輪運動規律檢測
