產品名稱：[ZRDI-JX1.0可重構曲柄滑塊、導桿、搖桿、凸輪綜合運動測試實驗系統]
上海中人專業提供ZRDI-JX1.0可重構曲柄滑塊、導桿、搖桿、凸輪綜合運動測試實驗系統,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRDI-JX1.0可重構曲柄滑塊、導桿、搖桿、凸輪綜合運動測試實驗系統，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRDI-JX1.0可重構曲柄滑塊、導桿、搖桿、凸輪綜合運動測試實驗系統，是中人公司的品質效益保障教學產品。
文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：
ZRDI-JX1.0可重構曲柄滑塊、導桿、搖桿、凸輪綜合運動測試實驗系統
ZRDI-JX1.0可重構曲柄滑塊、導桿、搖桿、凸輪綜合運動測試實驗系統
一、概述

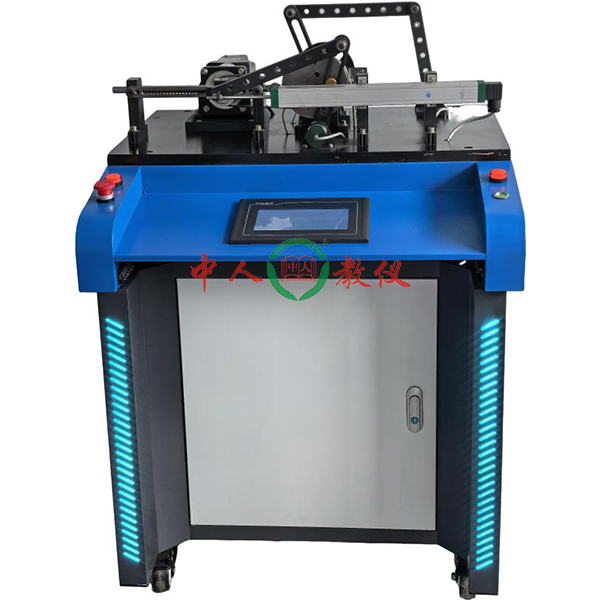

本實驗臺為綜合機構實驗臺，是一款專為機械類專業教學設計的綜合性實驗裝置。設備通過少量零部件的拆裝組合，可靈活構成曲柄滑塊機構、曲柄導桿滑塊機構、曲柄導桿搖桿、平底直動從動桿凸輪機構及滾子直動從動桿凸輪機構五種典型傳動系統。各機構關鍵參數可在規定范圍內調節，配合光電脈沖編碼器等檢測元件，能實現位移、速度、加速度、轉速等參數的測定，助力實驗者深入理解機械結構特點及參數變化對運動狀態的影響，是連接理論知識與工程實踐的核心實驗設備。
二、產品特點
組合性強，靈活度高：僅需拆裝少量零部件，即可快速切換多種典型傳動機構，滿足多類型機構實驗需求，減少設備投入成本。
參數可調，探究性佳：曲柄長度、連桿長度、滾子偏心、滑塊偏置等關鍵參數均支持在規定范圍調節，便于實驗者研究參數改動對機構運動狀態的影響，深化對機械結構的認知。
檢測精準，數據全面：配備光電脈沖編碼器、絕對角度傳感器等專業檢測元件，可精準測定位移、速度、加速度、轉速等參數，為實驗分析提供可靠數據支撐。
理實結合，實訓高效：支持理論運動曲線與實測運動曲線的對比分析，幫助實驗者建立對運動參數的感性認識，同時掌握實驗設備的操作方法，提升實操與分析能力。
功能完備，適配教學：具備數據采集、轉速調節等功能，可滿足課堂實訓、分組實驗、自主探究等多種教學場景需求，貼合機械類專業教學大綱。
三、技術參數
1、4G/WIFI雙網邊緣采集工業網關：
1.尺寸：105*80*22mm
2.電源：DC24V
3.接口：WLAN/LAN雙網口、TTL（波特率1200-230400bit/s）、SIM卡
4.指示燈：NET、WIFI、4G、SVR、DATA
5.WIFI工作模式：STA模式、AP模式
6.協議支持Modbus TCP/UDP、MQTT、FTP、HTTP、Websocket、HTTPS、MQTTS
7.DTU在線模式：可設置為離線模式、永遠在線模式、喚醒模式、按需在線模式、周期在線模式。
8.中心連接模式：單主中心連接、主副切換連接、主副同時連接、主副獨立傳輸、主副互聯對傳。
9.功能設置：ID、注冊包、心跳包頭、心跳時間、注冊包模式、數據發送模式、數據幀間隔、波特率、數據位、校驗位、停止位、APN網關、用戶名、密碼�？刹樵兓緟�(shù)、運行信息、信號質量，一鍵配置參數、保存參數腳本、加載設備參數、加載參數腳本、網絡配參、串口配參。
10.輪詢指令：支持10條輪詢指令，輪詢時間單位可設置為秒、毫秒
11.自定義命令：可通過命令對網關設置
12.數據顯示：支持顯示調試信息、串口數據發送
13.支持4G遠程配參
2、可重構機械套件
（1）機構可調范圍：
1.曲柄長度調節范圍：20mm、24mm、28mm、32mm四級調節位置
2.滑塊偏置量調節范圍：±5mm，對稱雙向調節
3.凸輪廓線升程：20mm
4.凸輪滾子從動件偏置調節范圍：±5mm，雙向調節
5.連桿長度可選規格：3條 距離可調
6.搖桿擺角范圍：60°
（2）可重構套件參數
1.可調節曲柄組件：長度20-32mm四級調節，45號鋼精制，調節精度±0.02mm，含曲柄盤、鎖緊螺母、偏心軸套。
2.連桿組件：標配3種規格長度，45號鋼精制，經過表面處理工藝。
3.導桿組件：2根，45號鋼精制，經過表面處理工藝。
4.搖桿組件：1根，45號鋼精制，經過表面處理工藝。
5.滑塊組件：3個，高精度耐磨滑塊，銅制。
6.凸輪組件：盤形凸輪，升程20mm，45號鋼精制，表面發黑。
7.滾子直動從動桿組件：滾子608
8.傳動與支撐組件：同步帶輪2個、同步帶1條、旋轉軸1根、高精度軸承座2個、搖桿支座3個、支桿4個
3、電機
1.輸入電源：220V 50HZ
2.轉速可調范圍：≥2500rpm
3.轉矩：≥1.6N.m
4.軸直徑≥18.5mm
5.支持Modbus
6.轉速值、轉矩值直讀功能
7.具有報錯提示
8.功率≥480w
4、光電編碼器
1.ABZ三路輸出、1024脈沖
2.12-24V互補輸出
3.最大可測轉速：6000rpm
4.轉動慣量：0.0035kg㎡
5.軸負載：徑向60N，軸向30N
6.響應頻率：300KHz
7.編碼器主體直徑80mm，可安裝于軸中間。
5、角度傳感器：
1.量程：360度
2.連續旋轉無機械限位
3.線性精度：0.3%F.S
4.低旋轉阻尼
5.分辨率約為：0.088°
6、限位開關：光電式
7、位移傳感器：
1.量程：250mm
2.精度：0.05mm
3.電壓模擬量輸出
8、7寸人機交互HMI觸摸屏
采用7英寸彩色液晶觸摸顯示屏，分辨率800×480，四線電阻式觸摸屏，輸入電壓DC24V，額定功率5W，處理器1GHz，內存128M，系統存儲128M，具有232/485/422、USB、以太網接口，支持組態。面板可實時顯示搖桿角度、導桿角度、滑塊位移、轉速，通過觸摸屏加速、減速、復位、單圈、勻加速按鈕可直接控制電機轉速，操作直觀便捷。
9、多功能控制器
采用緊湊型多功能控制器，集成至少14路數字量輸入,至少10路數字量輸出，不低于10路模擬量輸入，不低于2路模擬量輸出，多個高速計數器，支持RS232、RS485、MODBUS
10、柜體
柜體采用優質鈑金數控彎折并進行塑粉靜電噴涂，上半部分采用藍色凹凸面設計，中間凹面設有7寸彩色工業HMI人機交互界面，兩邊凸面設有安全保護裝置及電源開關，下半部分采用柜體帶柜門，柜體兩側突出側設有內槽可嵌入燈條。背面設有帶過載保護的安全電源插座。外形尺寸（長×寬×高）：760×640×1050mm±5%，底部帶4個萬向輪，方便移動。
四、可完成實驗
1.基礎參數測定實驗：學習位移、速度、加速度的測定方法
2.曲線對比與分析實驗：采集機構實測運動曲線，與理論運動曲線進行對比，分析差異成因，深化對運動速度尤其是加速度的感性認識。
3.機構性能對比實驗：對比曲柄滑塊機構與曲柄導桿機構的運動性能差異，探究不同機構的適用場景。
4.凸輪機構實驗：檢測凸輪直動從動桿的運動規律，比較不同凸輪廓線或接觸副對凸輪直動從動桿運動規律的影響。
5.數據處理與應用實驗：進行轉速調節、角度曲線、滑塊往復運動規律曲線、凸輪機構滑塊運動規律曲線等數據采集，完成采集曲線的打印與分析。
6.拆裝與調節實驗：通過拆裝零部件組合不同機構，調節各機構關鍵參數，觀察參數變化對機構運動狀態的影響，強化對機械結構特點的理解。

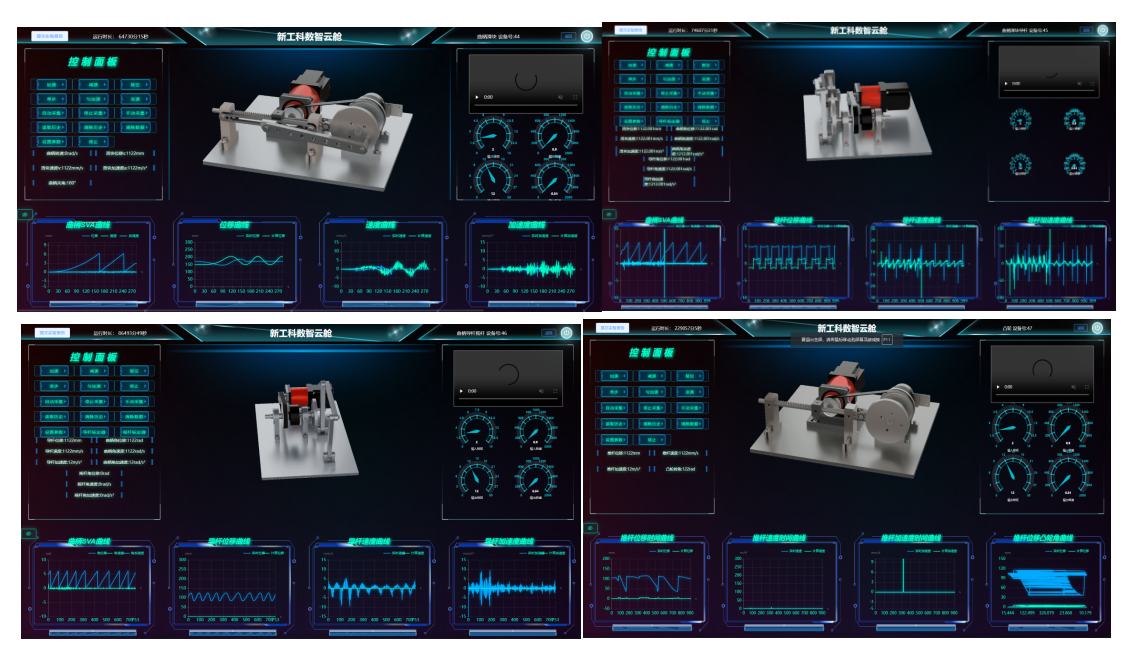

五、數智云艙大界面
數智云艙-曲柄滑塊大數據界面
可發送信號進行實驗臺與數智云艙互控，可控制加速、減速、復位、單步、勻加速、變速、自動采集、停止采集、手動采集、讀取歷史、清除歷史、清除數據、設置參數、停止，既可通過數智云艙控制，也可以通過設備上的觸摸屏控制，支持遠程控制、異地控制、離線控制、手動控制并實時反饋至數智云艙。
1）設置參數：曲柄長度r、連桿長度l、軸偏距e
2）性能曲線：實時采集實驗設備的曲柄實時的位移、速度、滑塊加速度、轉速等性能曲線。
3）儀表盤模塊：展示角度、轉速儀表盤，根據實驗臺實時數據。
4）數據顯示區域：顯示實時采集的曲柄轉速、滑塊位移、滑塊速度、滑塊加速度、曲柄夾角的反饋值。
數智云艙-曲柄滑塊導桿大數據界面
1）設置參數：曲柄1長度、連桿4長度、導桿3長度、間距、軸偏距
2）性能曲線：實時采集實驗設備的曲柄實時位移、速度、滑塊位移、滑塊速度、滑塊加速度、轉速等性能曲線。
3）儀表盤模塊：展示角度、轉速儀表盤，實時數據，指針轉動至相應數值位置。
4）數據顯示區域：顯示實時采集的滑塊位移、滑塊速度、滑塊加速度、曲柄角位移、曲柄角速度、曲柄角加速度、導桿角位移、導桿角速度的反饋值。
數智云艙-曲柄導桿搖桿大數據界面
1）設置參數：曲柄長度、連桿長度、導桿長度
2）性能曲線：實時采集實驗設備的搖桿位移、搖桿速度、搖桿加速度、曲柄角位移、曲柄角速度、曲柄角加速度、導桿角位移、導桿角速度的性能曲線。
3）儀表盤模塊：展示角度、轉速儀表盤，根據實驗臺實時數據，指針轉動至相應數值位置。
4）數據顯示區域：顯示實時采集的搖桿位移、搖桿速度、搖桿加速度、曲柄角位移、曲柄角速度、曲柄角加速度、導桿角位移、導桿角速度的反饋值。
數智云艙-凸輪大數據界面
1）參數設置：推桿行程、凸輪轉過的角度、凸輪推程的運動角
2）性能曲線：實時采集實驗設備的推桿位移、推桿速度、推桿加速度、凸輪轉角的性能曲線。
3）儀表盤模塊：展示角度、轉速儀表盤，根據實驗臺實時數據，指針轉動至相應數值位置。
4）數據顯示區域：顯示實時采集的推桿位移、推桿速度、推桿加速度、凸輪轉角的反饋值。
